低壓配電柜

用于轉換和配置電能的產品

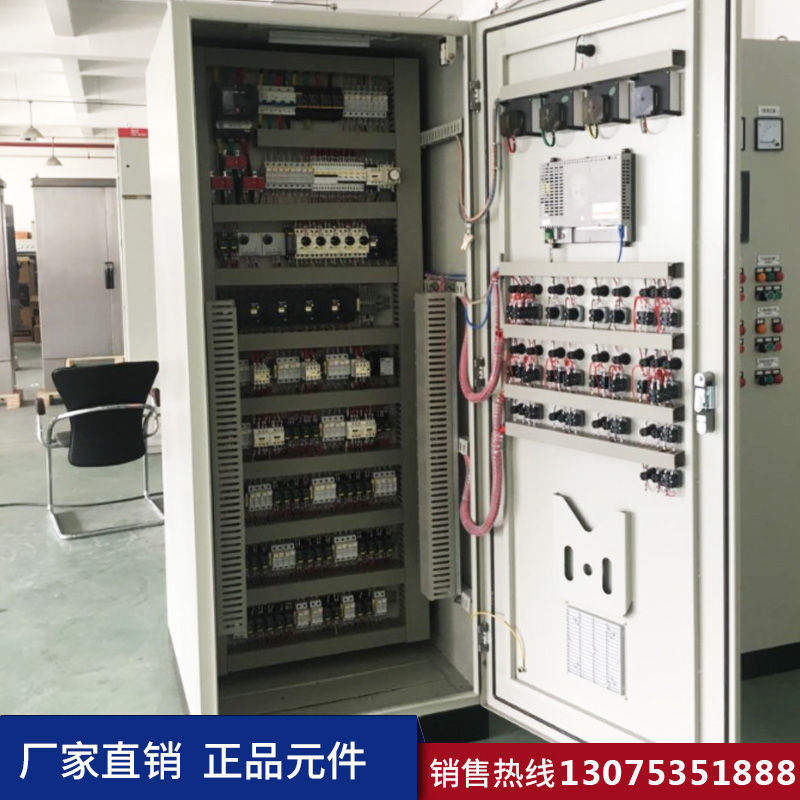

低壓配電柜的額定電流是交流50Hz,，額定電壓380v的配電系統作為動力,，照明及配電的電能轉換及控制之用。該產品具有分斷能力強,，動熱穩定性好,，電氣方案引靈活，組合方便,，系列性,、實用性強，結構新穎等特點,。

發展現狀

1：低壓成套開關設備和控制設備俗稱低壓開關柜,，亦稱低壓配電柜，它是指交、直流電壓在1000V以下的成套電氣裝置,。

2：我國低壓配電柜市場隨著智能電網,、基礎設施的建設實施、制造業的投資以及新能源行業的發展,，來一直保持快速增長的態勢,。

3：監測數據顯示，2010年,，中國低壓配電柜市場總體銷售額為106.33億元,，同比增長11.2%;2011年，我國低壓配電柜市場總體銷售額達到119.60億元,，同比增長12.5%,。

4：在我國低壓配電柜市場需求大好的環境下，行業內部競爭必將加劇,，提供新一代的低壓成套設備及系統解決方案的供應商在未來的市場競爭中將取得先機,，企業產品只有具備上述特征才能在未來的競爭中，贏得一定的優勢,，從而搶占第四代低壓電器產品的制高點,。

產品種類

GCS柜：

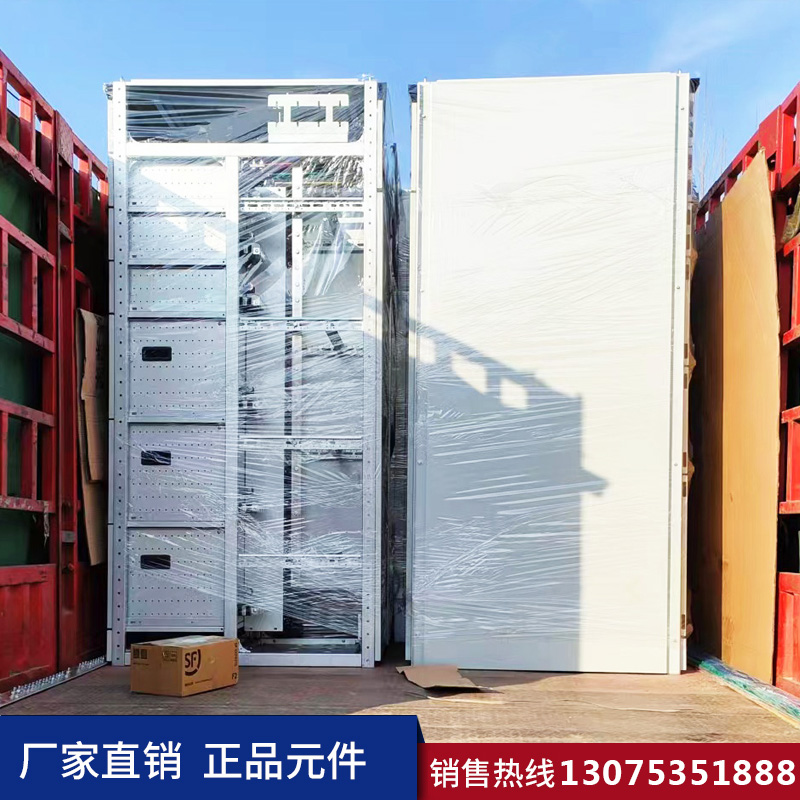

主構架

1:主架構采用8MF型開口型鋼，型鋼側面分別有模數為20mm和100mm的直徑9.2mm的安裝孔

2:裝置的各功能室相互隔離,，其隔室分為功能單元室,、母線室、電纜室,。各室的作用相互獨立,。

3:水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力

電纜隔室的設計使電纜上下進出均十分方便

功能單元

抽屜層高的模數為160mm,單元回路額定電流400A及以下

GCK柜：（MCC）

主架構

GCK（L）型低壓配電柜

GCK（L）型低壓配電柜

柜體基本結構是組合裝配式結構,。螺栓緊固連接,，20mm為模數安裝孔裝置的個功能室相互隔離，GCK柜的基本特點就是母線在柜體上部,，其隔室分為功能單元室(柜前),、母線室（柜頂部）、電纜室(柜后),。也可靠墻安裝,，此時，柜體右邊加寬200mm作為電纜室,，此時和MNS柜的頂部母線樣式差不多,。

功能單元

抽屜層高的模數為200mm

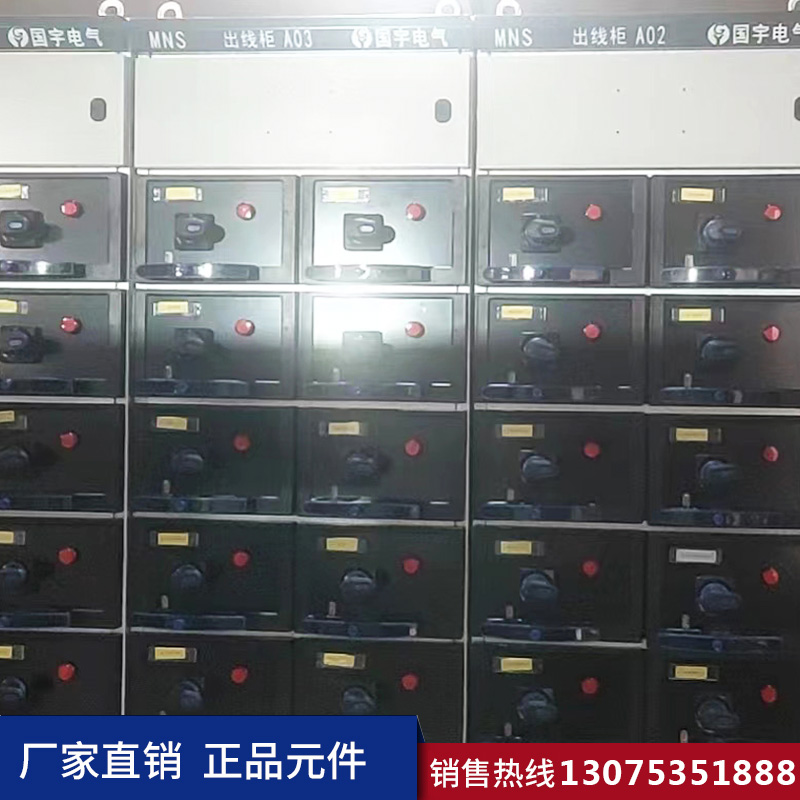

MNS柜：（MCC）

主架構

MNS型配電柜

MNS型配電柜

1：柜體基本結構是由C型型材裝配組成。C型型材是以E=25mm為模數安裝孔的鋼板彎制而成

2：抽出式MCC柜內分為三個隔室,，其隔室分為功能單元室(柜前左邊),、母線室（柜后部）,、電纜室(柜前右邊),。由于水平母線隔室在后面,，所以又可做成雙面柜。

3：為了減少開關柜排列寬帶而設計的后出線,，開關柜的主母線水平安裝在開關柜的頂部,，柜的后半部為電纜室，此時,，此時和GCK柜的母線樣式差不多

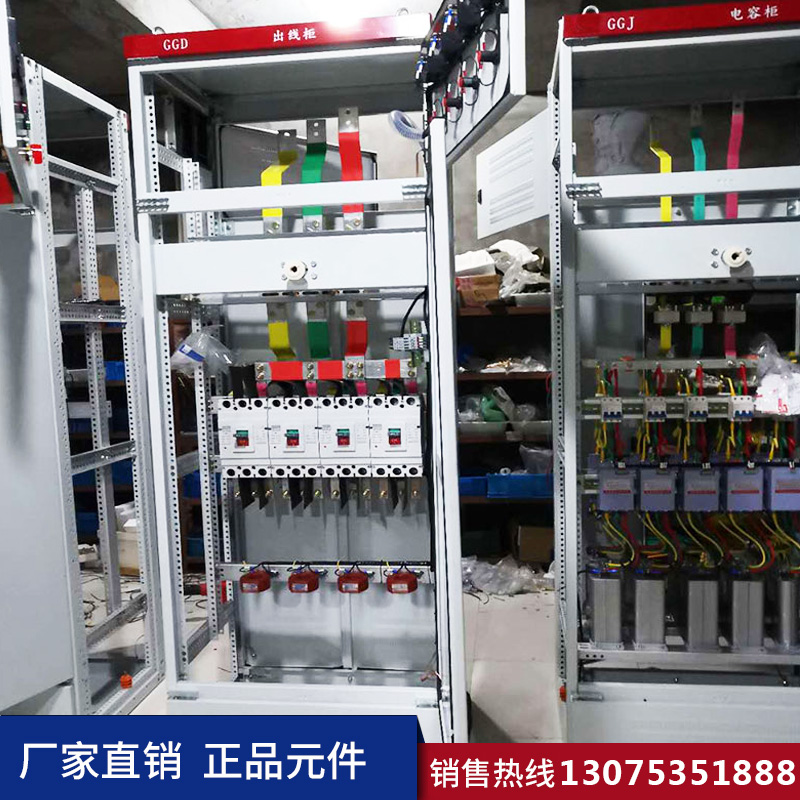

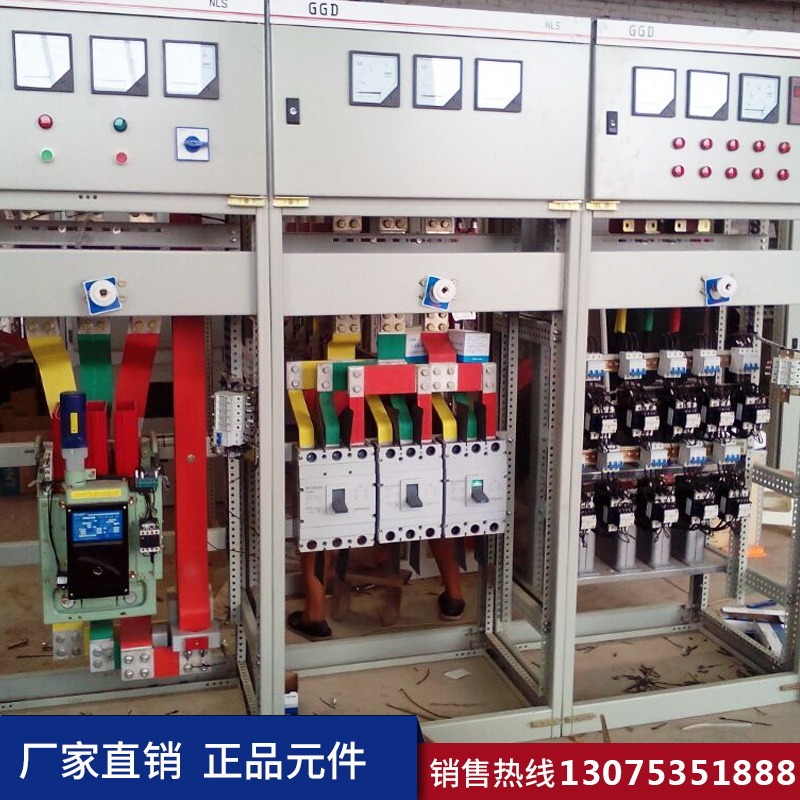

GGD柜：（ESS）

電氣性能：

1）基本電氣參數

GGD型低壓配電柜

GGD型低壓配電柜

A）額定絕緣電壓： 交流660v(1000)vB)額定工作電壓： 主電路：交流380v(660V) 輔電路：交流380v(220v) 直流220v(110v)

C）額定頻率：50Hz

D）額定電流：≤4000A

E）額定峰值耐受電流（0.1s) 105KA

F）額定短時耐受電流（1s) 50KA

GCK系列型交流低壓配電柜是被國家列為新型節能產品,，控制中心結構先進，外形美觀,，電氣性能高,，防護等級高，安全可靠,，維護方便,，是冶金、石油,、化工,、電工機械、輕紡等行業低壓供電系統理想的配電裝置,。

主要技術性能

b) 額定工作電壓：380V,、660V

c) 使用頻率：50Hz

d) 額定電流：水平母線系統1600～3150A 垂直母線系統400～800A

e) 額定短時耐受電流：水平母線80KA 有效值/1秒　垂直母線50KA 有效值/1秒

f) 額定峰值電流：水平母線175KA 垂直母線110KA

g) 功能單元分斷能力：50KA

h) 外設防護等級：IP40

PGL柜:

PGL型交流低壓配電柜適用于發電廠、變電所,、工礦企業等電力用戶作為交流50Hz,，額定工作電壓380V，額定電流至2500A的配電系統中作為動力,，照明及配電設備的電能轉換,、分配與控制之用。該產品分斷能力高,，額定短時耐受電流達50kA,。

該產品符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備中》等標準,。

PGL配電柜為戶內安裝,，開啟式雙面維護的低壓配電裝置。 配電柜的基本結構采用鋼板及角鋼焊接組合而成,。柜前有門,，柜面上方有儀表板，為可開啟的小門,，可裝設指示儀表,。并列拼裝的柜,，柜與柜間加有隔板，減少了由于單柜內因故障而擴大事故的可能,。柜后骨架上方有主母線安裝子絕緣框上,，并設有母線防護罩，防止上方墜落金屬物體造成主母線短路的惡性事故,。中性母線裝置在柜下方的絕緣子上,，保護接地系統的主接地點焊接在骨架的下方，儀表門也有接地點與殼體互連,。

PGL型交流低壓配電屏分為：低壓計量柜,、低壓進線柜，電容補償柜,、市發電轉換柜,、母線聯絡柜、低壓出線柜

主要技術參數：

額定電壓：AC380V

額定分斷能力：

PGL1：15KV

PGL2：30KV（均為有效值）

輔助電路額定電壓：

AC220V,、380V

DC110V,、220V

額定電流：

2000A，2500A

保養方法

低壓配電柜的保養主要是確保低壓配電柜的正常,、安全運行,。要對低壓配電柜每年總體檢保養。以最少的停電時間完成檢修,，一般提前一確定業主停電時間,。

低壓配電柜的保養的內容及步驟：

1：檢修時應從變壓器低壓側開始。配電柜斷電后,，清潔柜中灰塵,，檢查母線及引下線連接是否良好，接頭點有無發熱變色,，檢查電纜頭,、接線樁頭是否牢固可靠，檢查接地線有無銹蝕,，接線樁頭是否緊固,。所有二次回路接線連接可靠，絕緣符合要求,。

2： 檢查抽屜式開關時,，抽屜式開關柜在推入或拉出時應靈活，機械閉鎖可靠,。檢查抽屜柜上的自動空氣開關操作機構是否到位,，接線螺絲是否緊固。清除接觸器觸頭表面及四周的污物,，檢查接觸器觸頭接觸是否完好,，如觸頭接觸不良,，必要時可稍微修銼觸頭表面，如觸頭嚴重燒蝕（觸頭點磨損至原厚度的1/3）即應更換觸頭,。電源指示儀表,、指示燈完好。

3：檢修電容柜時,，應先斷開電容柜總開關,，用10mm2以上的一根導線逐個把電容器對地進行放電后,，外觀檢查殼體良好,，無滲漏油現象，若電容器外殼膨脹,，應及時處理,，更換放電裝置、控制電路的接線螺絲及接地裝置,。合閘后進行指示部分及自動補償部分的調試,。

4：受電柜及聯絡柜中的斷路器檢修：先斷開所有負荷后，用手柄搖出斷路器,。重新緊固接線螺絲,，檢查刀口的彈力是否符合規定。滅弧柵有否破裂或損壞,，手動調試機械聯鎖分合閘是否準確,，檢查觸頭接觸是否良好，必要時修銼觸頭表面,，檢查內部彈簧,、墊片、螺絲有無松動,、變形和脫落,。

變電柜的檢修：

1：操作前應按下列步驟進行：逐個斷開低壓側的負荷，斷開高壓側的斷路器,，合上接地開關,，并鎖好高壓開關柜，并在開關柜把手上掛上“禁止合閘,，有人工作”的標志牌,，然后用10mm2以上導線短接母排并掛接地線，緊固母排螺絲,。

2：檢修操作步驟：母排接觸處重新擦凈,，并涂上電力復合脂，用新彈簧墊片螺絲加以緊固,，檢查母排間的絕緣子,、間距連接處有無異常,，檢查電流、電壓,、互感器的二次繞組接線端子連接的可靠性,。

3： 送電前的檢查測試：拆除所有接地線、短接線,，檢查工作現場是否遺留工具,，確定無誤后，合上隔離開關,，斷開高壓側接地開關,，合上運行變壓器高壓側斷路器，取下標志牌,，向變壓器送電,，然后再合上低壓側受電柜的斷路器，向母排送電,，最后合上有關聯絡柜和各支路自動空氣開關,。

注意事項：

1：檢修過程中必須設專人監護。

2：工作前必須驗電,。

3： 檢修人員應對整個配電柜的電氣機械聯鎖情況熟悉并操作,。

4：檢修中應詳細了解哪些線路是雙線供電。

5：檢修母排時,，應對線路中的殘余電荷進行充分放電,。

檢驗過程

低壓配電柜檢驗過程分兩部分：

一是結構部分檢驗，即為箱體尺寸檢驗,，如果是標準柜體抽檢就可以了,。

二是電氣檢驗，電氣方面首先要根據技術圖紙核對元器件型號,校驗搭接點力矩,，并做標識（這項工作很費力,，要100%檢查），同時注意爬電距離,，及相間距離是否符合標準,，接線是否符合公司的工藝要求等。然后檢查主回路,、控制回路是否正確,，回路主要用萬用表量線。最后是上電測試電氣功能是否符合圖紙要求,合格與否都要出具檢驗報告,，合格的貼簽發貨,，不合格的返回整改。

布線

一,、選址：為了保證低壓配電柜的正常,、安全運行,，低壓配電室的位置應靠近負荷中心，安放的地方不要有灰塵,，腐蝕的介質等,，否則應該及時清理，為了保證安全,，環境最好較為干燥,，安置地盡量不會有振動。

二,、配電設備的布置：低壓配電室配電設備的必須在安全,、可靠、適用和經濟等前提下布置,，還要便于安裝,、操作,、搬運,、檢修、試驗和監測,。位于同一室內的高低壓電氣設備間,、成排布置的配電柜間都必須留有適當?shù)木嚯x和通道的出口。布置配電設備時應采取必要的安全措施,，如有危險電位的裸帶電體應加遮護或置于人的伸臂范圍之外,。當采用遮護物和外罩有困難時，可采用阻擋物進行保護,。

三,、配電線路的布置應符合的條件：符合安放地點的環境特征、符合建筑物的特征,、考慮人與線之間的距離應該適中,、考慮由于短路可能出現的機電應力、考慮在安裝和使用的過程中布線可能遭受的其他應力和導線的重量,。

四,、配電線路的布置哪些因素會影響使用：防止外部熱量影響使用、防止進水而影響使用,、防止外部的機械性損害影響使用,、防止布線上落灰影響使用、防止強輻射影響使用 [1]  ,。
